氣源處理件 — IR系列精密減壓閥
技術參數

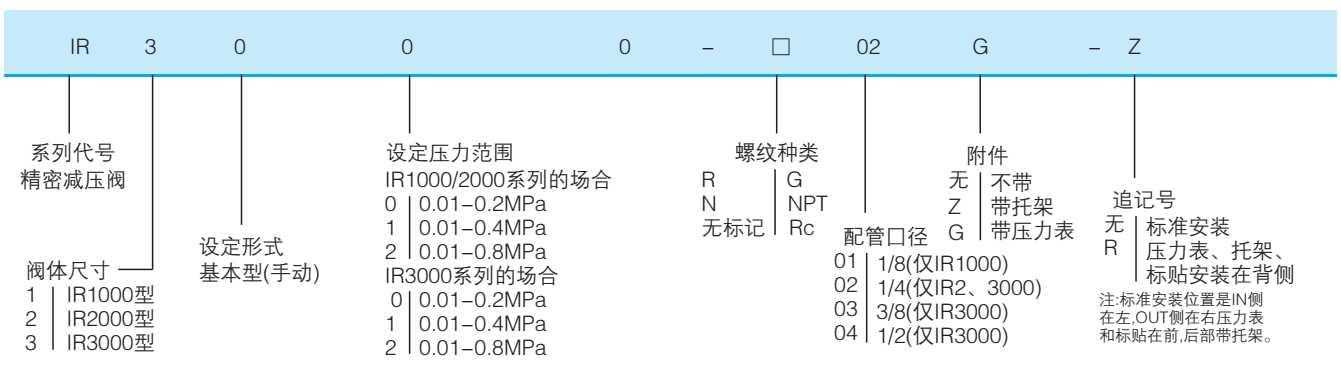

訂貨型號
特點
體積小,重量輕。
調節螺釘?shù)凝X間距為0.5MM。
標準型也帶面板安裝。
先導排氣口與主排氣口分開。
可在潔凈房使用(特注產品)。
壓力設定精確。
安裝方便,可用托架獨立安裝
或與現在的模塊式過濾器組合
元件AF及AFM直接安裝。
技術參數
| 型號 | 基本型 | ||
| IR10口0 | IR20口0 | IR30口0 | |
| 最高供給壓力 | MAX.I.OMPa | ||
| 最低供給壓力 | 設定壓力+0.05MPa | 設定壓力+0.1MPa | |
| 設定壓力范圍 | IR1000:0.01-0.2MPa | IR2000:0.01-0.2MPa | IR3000:0.01-0.2MPa |
| IR1010:0.01-0.4MPa | IR2010:0.01-0.4MPa | IR3010:0.01-0.4MPa | |
| IR1020:0.01-0.8MPa | IR2020:0.01-0.8MPa | IR3020:0.01-0.8MPa | |
| 輸入信號壓力 | - | ||
| 靈敏度 | 滿值的0.2%以內 | ||
| 重復精度 | 滿值的±0.5%以內 | ||
| 直線度 | - | ||
| 空氣消耗量（供給壓加（MM | 4.4L/min(ANR)以內 | 4.4L/min(ANR)以內 | 11.5L/min(ANR)以內 |
| 接管口徑 | Rc1/8 | Rc1/4 | Rc1/4,3/8,1/2 |
| 壓力表連接口徑 | Rc1/8(2 處) | ||
| 環境溫度及使用流體溫度 | -5~60℃(無凍結） | ||
| 重量 | 0.28 | 0.3 | 0.64 |
規格
| 靈敏度 | 在0.2%滿度以內 | ||
| 重復精度 | 在土 0.5%滿度以內 | ||
| 耗氣量 | IR2000 | 最大 4.4L/min(ANR)在1.0MPa壓力下 排氣口最大11.5L/min(ANR)在最高設定壓力下 | |
| IR3000 | |||
| 環境及流體溫度 | -5~60℃ (未凍結) | ||
| 最高使用壓力 | 1. 0MPa | ||
| 壓力表連接口徑 | G1/8 | ||
外型尺寸

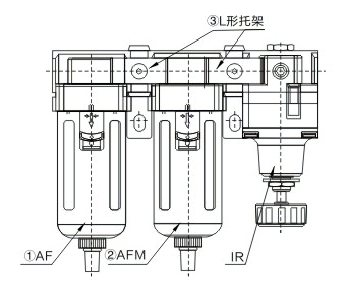

安裝在模塊式過濾組合元件上
| 適合附屬品名稱 | 適合型號 | |
| IR20口0 | IR30口0 | |
| ①空氣過濾器 | AF2000 | AF3000 |
| ②油霧分離器 | AFM2000 | AFM3000 |
| ③L形托架 | B210L | B310L |
| ④T形托架 | B210T | B310T |
| ⑤隔板 | Y20 | Y30 |
| ⑥帶L形托架隔板 | Y20L | Y30L |
| ⑦帶T形托架隔板 | Y20T | Y30T |

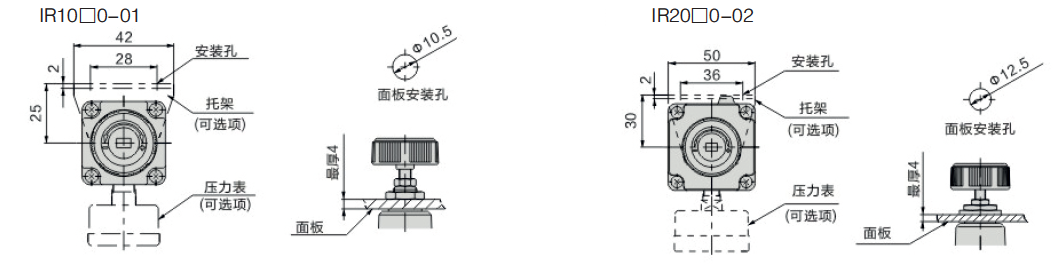

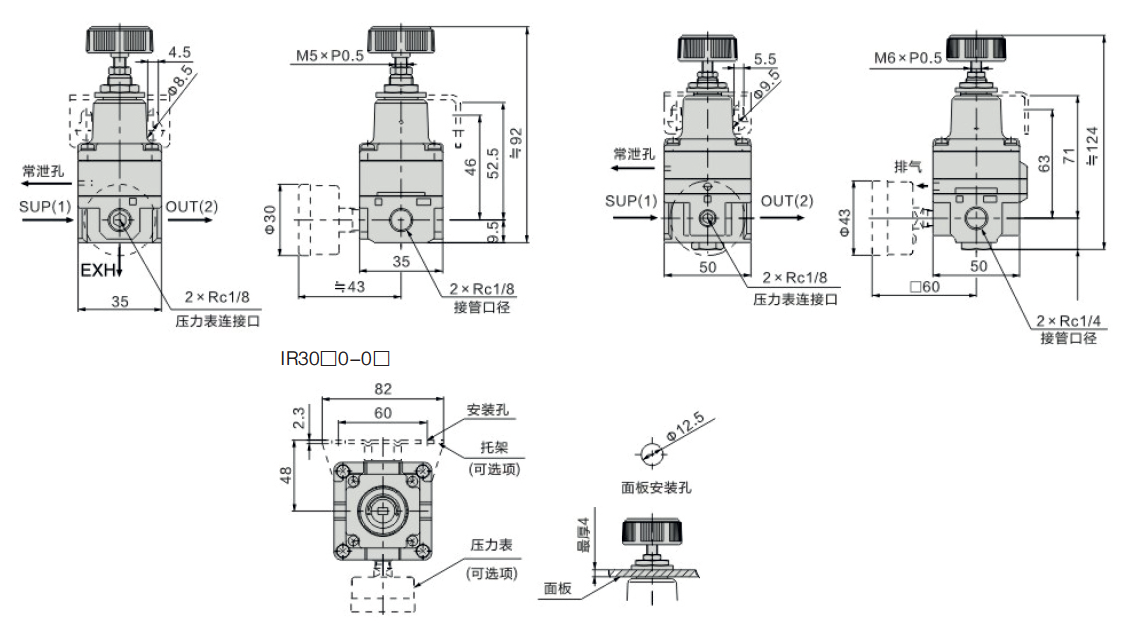

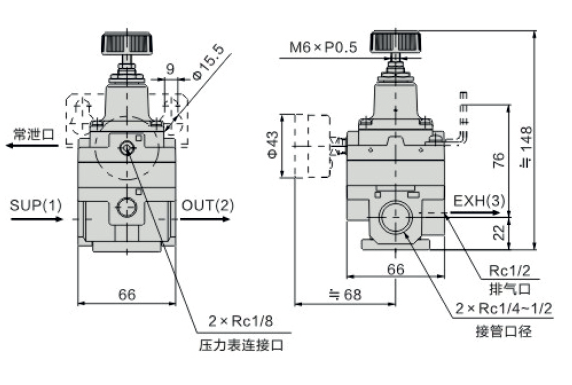

外形尺寸（毫米）
