執行元件 — SI系列標準氣缸

技術參數

產品專利

產品樣本

技術參數

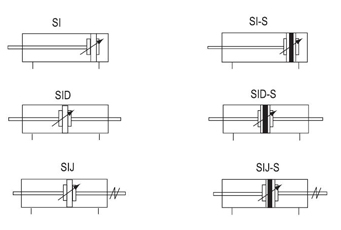

符號

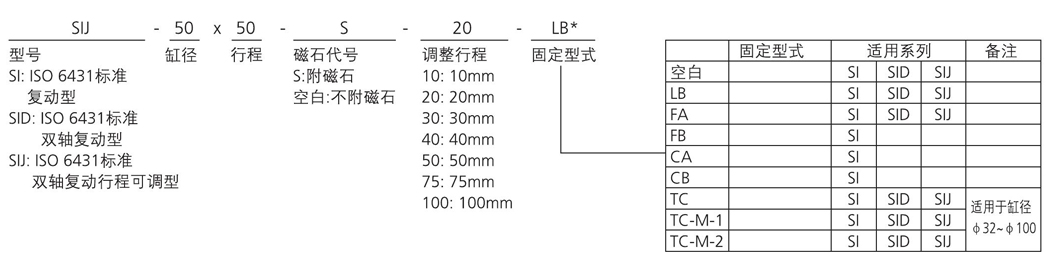

訂貨型號

技術參數

內徑		32	40	50	63	80	100	125	160	200
工作方式		復動型
工作介質		空氣（經40um濾網過濾）
固定型式	SI	基本型 FA FB CA CB LB TC
	SID	基本型 FA LB TC TC-M-1 TC-M-2
	SIJ	基本型 FA LB TC TC-M-1 TC-M-2
使用壓力范圍		0.1~0.9MPa(14~128Psi)
保證耐壓力		1.5MPa(213Psi)
工作溫度		-5~60℃（未凍結）
使用速度范圍mm/s		SI系列：50-800 其它系列：30-800
緩沖型式		可調緩沖
緩沖行程mm		24							32
接管口徑		PT1/8	PT1/4		PT3/8		PT1/2		PT3/4

行程

內徑	標準行程	最大行程	容許行程
32	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500	1000	2000
40	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1200	2000
63	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1500	2000
160	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1500	2000
200	25 50 75 80 100 125 150 160 175 200 250 300 400 450 500 600 700 800 900 1000	1500	2000

外型尺寸

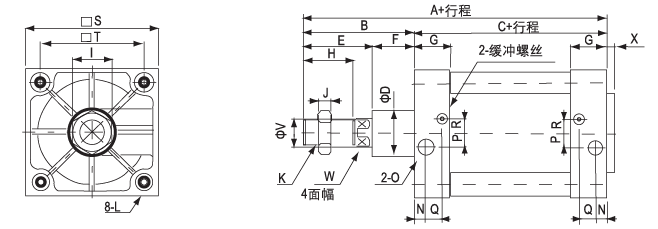

SI

內徑	A	B	C	D	E	F	G	H	I	J	K	L	N	0	P	Q	R	S	T	V	W	X
32	142	48	94	30	28	20	27.5	22	17	6	M10×1.25	M6	13.5	PT1/8	4	7.5	7	47	32.5	12	10	3
40	159	54	105	35	34	22	32	24	19	7	M12×1.25	M6	16	PT1/4	6	8.5	9	53	38	16	13	3.5
50	175	69	106	40	42	27	31	32	24	8	M16×1.5	M8	15.5	PT1/4	8.5	7.5	7.5	65	46.5	20	17	3.5
63	190	69	121	45	40	29	33	32	24	8	M16×1.5	M8	16.5	PT3/8	7.5	8.5	9	75	56.5	20	17	4
80	214	86	128	45	53	33	33	40	30	10	M20×1.5	M10	16.5	PT3/8	11	8.5	13.5	95	72	25	22	4
100	229	91	138	55	55	36	37	40	30	10	M20×1.5	M10	18.5	PT1/2	13.5	9.5	14.5	115	89	25	22	4
125	279	119	160	60	74	45	46	54	41	13.5	M27×2	M12	23	PT1/2	14	12	14	140	110	32	27	4
160	332	152	180	65	94	58	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	180	140	40	36	4
200	347	167	180	75	100	67	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	220	175	40	36	5

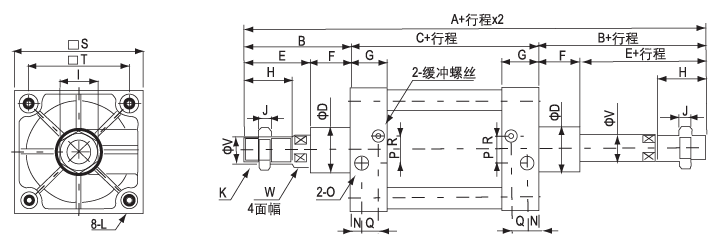

SID

內徑	A	B	C	D	E	F	G	H	I	J	K	L	N	0	P	Q	R	S	T	V	W
32	190	48	94	30	28	20	27.5	22	17	6	M10×1.25	M6	13.5	PT1/8	4	7.5	7	47	32.5	12	10
40	213	54	105	35	32	22	32	24	19	7	M12×1.25	M6	16	PT1/4	6	8.5	9	53	38	16	13
50	244	69	106	40	42	27	31	32	24	8	M 16×1.5	M8	15.5	PT1/4	7.5	8.5	8.5	65	46.5	20	17
63	259	69	121	45	40	29	33	32	24	8	M16×1.5	M8	16.5	PT3/8	7.5	8.5	9	75	56.5	20	17
80	300	86	128	45	53	33	33	40	30	10	M20×1.5	M10	16.5	PT3/8	11	8.5	13.5	95	72	25	22
100	320	91	138	55	55	36	37	40	30	10	M20×1.5	M10	18.5	PT1/2	13.5	8.5	14.5	115	89	25	22
125	398	119	160	60	74	45	46	54	41	13.5	M27×2	M12	23	PT1/2	14	12	14	140	110	32	27
160	484	152	180	65	94	58	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	180	140	40	36
200	514	167	180	75	100	67	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	220	175	40	36

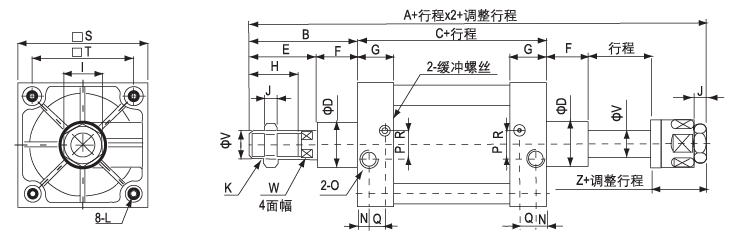

內徑	A	B	C	D	E	F	G	H	I	J	K	L	N	0	P	Q	R	S	T	V	W	Z
32	189	48	94	30	28	20	27.5	22	17	6	M10×1.25	M6	13.5	PT1/8	4.5	6.5	6.5	47	32.5	12	10	21
40	209	54	105	35	34	22	32	24	19	7	M12×1.25	M6	16	PT1/4	6	8.5	9	53	38	16	13	21
50	234	69	106	40	42	27	31	32	24	8	M16×1.5	M8	15.5	PT1/4	8.5	7.5	7.5	65	46.5	20	17	23
63	250	69	121	45	40	29	33	32	24	8	M16×1.5	M8	16.5	PT3/8	7.5	8.2	9	75	56.5	20	17	23
80	286	86	128	45	53	33	33	40	30	10	M20×1.5	M10	16.5	PT3/8	11	8.5	13.5	95	72	25	22	29
100	304	91	138	55	55	36	37	40	30	10	M20×1.5	M10	18.5	PT1/2	13.5	9.5	14.5	115	89	25	22	29
125	378	119	160	60	74	45	46	54	41	13.5	M27×2	M12	23	PT1/2	14	12	14	140	110	32	27	40.5
160	458	152	180	65	94	58	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	180	140	40	36	50
200	486	167	180	75	100	67	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	220	175	40	36	54

產品專利

暫無資料

產品樣本

暫無資料

?
